中国AIサーバー筐体・ラック部品調達｜熱設計・板金・電源・液冷対応を日本企業が確認する実務

Posted by

2026年9月7日 On 2026年9月7日

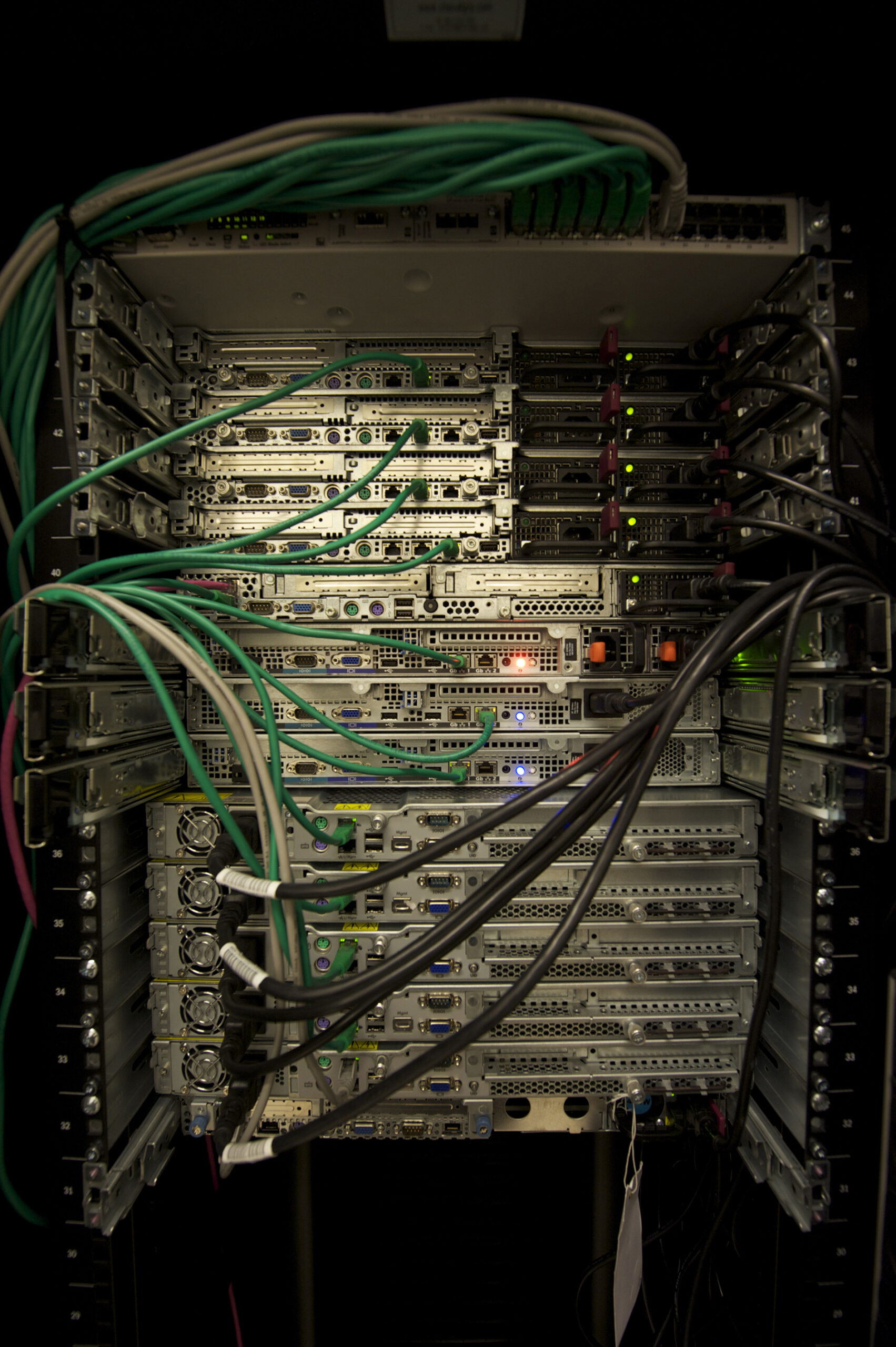

生成AIや高密度コンピューティング向けサーバーでは、GPUやCPUだけでなく、筐体、ラック、レール、電源、冷却、ケーブルマネジメントまでがシステム性能と保守性に直結します。中国には板金、アルミ加工、レール、ファン、PDU、母線、ケーブル、液冷部品などのサプライチェーンがありますが、日本企業が部品調達やODMを行う場合は『19インチ筐体を作れるか』『板金単価はいくらか』だけでは十分ではありません。

Open Compute Project（OCP）のServer Projectでは、Open Rack対応シャーシやスレッド、EIA 310-D/E 19インチラック派生シャーシなどを対象範囲として公開しています。またOpen Rackの仕様ページではラック・電源関連の公開仕様が整理されています。中国サプライヤーから調達する際にOCP準拠を名乗る場合は、単なる寸法類似ではなく、実際にどの仕様版・項目へ適合しているのか証拠を確認する必要があります。

Table of Contents

最初にサーバー／ラックのアーキテクチャを固定する

見積前に、一般的な19インチラック向けか、Open Rack系か、自社専用シャーシかを明確にします。ラック幅だけでなく、U高さ、奥行き、搭載重量、レール、電源供給、冷却方式、前後メンテナンス条件までセットで決めます。

ラック規格・外形寸法
筐体U高さ、幅、奥行き
搭載基板、GPU、電源、ストレージの配置
最大搭載重量と重心
レールの引出し量・ロック・保守姿勢
前面吸気／背面排気などエアフロー
空冷、液冷、ハイブリッドの区分
PDU、バスバー、Power Shelfとの接続
ケーブル引回しと保守スペース

同じ『4U GPUサーバー筐体』でも、GPU枚数、カード長、電源構成、冷却方式によって内部構造は大きく変わります。

板金は材質と板厚だけでなく構造剛性を見る

サーバー筐体では、薄板化による軽量化と、GPU・ヒートシンク・電源を支える剛性の両立が必要です。材料、板厚、折曲げR、スポット溶接、リベット、PEM部品、補強形状、塗装・めっきなどを図面で固定します。

筐体加工で確認する項目

鋼板・アルミ等の材料規格
板厚公差と平面度
曲げ部・穴位置・基板スタンドオフ位置
レール取付面の左右精度
溶接・リベット・圧入ナットの工程
導通が必要な接触面の表面処理
塗装膜による嵌合・接地への影響
鋭利エッジ・バリ処理

試作時は外観だけでなく、実基板、GPU、電源、レールを組み付けた状態で干渉とたわみを確認します。

高密度AIサーバーでは熱設計を筐体設計と分離しない

高発熱部品を搭載する場合、ファン風量だけを増やしても、内部圧損やショートサーキットが大きければ十分に冷却できません。ダクト、ブランキング、ファン配置、ヒートシンク入口条件、ケーブルによる流路阻害まで確認します。

液冷を採用する場合は、既存記事中国データセンター液冷設備の調達で解説したCDU、コールドプレート、マニホールド、QDC、配管条件と筐体側の取り合いを合わせる必要があります。ホース曲げ半径、QDC着脱スペース、漏液時の排水・検知位置、保守時のアクセスを筐体3Dで確認します。

レールと搭載重量は実機で耐久確認する

GPUサーバーは重量が大きくなる場合があり、レールの定格荷重だけではなく、引出し時のたわみ、ロック、繰返し操作、ラックへの取付け性を確認します。レールメーカー品を使用する場合は型番を固定し、量産途中の代替を事前承認制にします。

FATでは実搭載重量または同等のダミー荷重で、挿入、引出し、ロック、保守姿勢を評価します。

電源・PDU・母線は「接続できる」だけで判断しない

ラック側電源とサーバー電源の取り合いでは、電圧・電流、コネクタ、極性、接地、電源冗長、ホットスワップ、配線保護、端子温度などを確認します。Open Rack系の設計ではバスバーやPower Shelfとの機械・電気インターフェースが重要です。

中国側が『Open Rack対応』と説明する場合も、対象仕様版、ラック寸法、電源インターフェース、実機検証の資料を確認し、ブランド表現だけで採用しないことが重要です。

高速通信部品は筐体・ケーブル経路と一緒に検討する

AIサーバーではNIC、DPU、光トランシーバー、高速銅ケーブルなどの配線密度が高くなります。ケーブルの最小曲げ半径、コネクタ着脱スペース、エアフロー、前面・背面ポートアクセスを確認します。

光通信部品の中国調達については中国光トランシーバー調達も参考になります。筐体設計段階でケーブル経路を確保しておくと、量産後の配線変更を減らせます。

基板・筐体・ハーネスの基準を一つの3D/BOMへまとめる

サーバーODMでは、筐体工場、PCBA会社、ハーネス会社、冷却会社が別になる場合があります。部品間の基準が一致していないと、穴位置、ケーブル長、コネクタ方向、冷板配管などの干渉が発生します。

マスター3D、BOM、図面Revision、ECN（設計変更）を管理し、誰が最新版を発行するか決めます。中国側で部品を代替する場合も、材質、型番、形状、機能に関わる変更は事前承認制にします。

試作では「組立できる」から一歩進んだFATを行う

初回試作では、寸法測定だけでなく実際の組立・保守を確認します。

基板、GPU、電源、ファンの組付け
レールへの挿入・引出し
カバー脱着と工具アクセス
ケーブル接続・抜去
エアフロー部品の干渉
液冷ホース・QDCの着脱
接地・導通の確認
ラベル・シリアル・部品追跡
梱包状態での保護

初回量産条件の固定については中国OEMの初回量産立ち上げも参考になります。

梱包設計は重量物輸送を前提にする

サーバー筐体やラック部品は大型・重量物になりやすく、輸送中の角潰れ、レール変形、パネル歪み、塗装擦れに注意が必要です。フォーム材、コーナー保護、アクセサリ固定、パレット、外箱強度を製品重量と物流方法に合わせます。

組立済みサーバーと空筐体では保護条件が異なるため、量産梱包を実物で承認します。

中国サプライヤーの内製範囲と品質設備を確認する

板金、塗装、レール、ハーネス、PDU、液冷部品を一社がすべて内製するとは限りません。工場確認では、板金加工機、曲げ、溶接、塗装、組立、測定、電気試験のどこまでが自社かを把握します。

外注管理や変更管理を確認する視点は中国工場監査でも解説しています。

見積は筐体単価ではなくプロジェクト総額で比較する

サーバー筐体案件では、NRE、金型・治具、板金、レール、ファン、PDU、ハーネス、表面処理、組立、検査、梱包、予備品が見積に含まれるかを分解します。試作と量産でBOMが変わる場合は、量産仕様確定後に再見積します。
