中国半導体EFEM・ウェハ搬送装置調達｜FOUP・ロードポート・搬送ロボット・SEMI E84/E87を日本企業が確認する実務

半導体製造・検査装置の調達では、プロセス本体だけでなく、FOUPやFOSBからウェハを受け取り、装置内部へ安定して搬送するフロントエンドの完成度が立上げ速度と稼働率を左右します。EFEM（Equipment Front End Module）は、ロードポート、ウェハ搬送ロボット、アライナ、マッピング、センサー、制御ソフトなどを組み合わせ、製造装置と自動搬送設備の間をつなぐ重要なサブシステムです。

SEMIは2026年8月の設備市場見通しで、世界のWafer Fab Equipment（WFE）売上を2026年に1,439億ドルへ増加すると予測しています。これはChina2JPや特定メーカーの販売実績ではありませんが、AI向け先端ロジック、HBMを含むメモリ投資の拡大に伴い、製造装置だけでなく搬送・インターフェース・自動化まで含めた装置調達の重要性が高まっていることを示す調達シグナルです。

日本企業が中国からEFEMやウェハ搬送装置を調達する場合、「ロボットの繰返し精度」だけで比較せず、キャリア、ロードポート、搬送ハンド、ウェハ検出、SEMIインターフェース、SECS/GEM、FAT、保守部品まで一つのシステムとして仕様固定することが重要です。本記事では、見積前からサンプル評価、FAT、日本導入までの実務確認項目を整理します。

参考：SEMI｜2026 Mid-Year Total Semiconductor Equipment Forecast

EFEM調達では最初に「ウェハ・キャリア・装置側インターフェース」を固定する

EFEMは単体で完結する機器ではなく、前工程装置、計測装置、検査装置などに接続して使われます。そのため、見積依頼前に接続先の条件を固定しないと、ロードポート数、ロボット軸構成、アライナ、筐体寸法、ソフトウェアまで後から変更される可能性があります。

• 対象ウェハ：150mm、200mm、300mmなど
• ウェハ厚み、材質、反り、ノッチ／オリフラ条件
• キャリア：FOUP、FOSB、カセット等の種類と対象仕様
• ロードポート数と配置
• 装置内部の受渡し位置、高さ、向き、ストローク
• 要求タクト、1時間当たりの搬送枚数、同時処理条件
• クリーン度、温湿度、窒素パージ要否
• 上位ホスト、装置PC、AMHSとの通信条件

同じ300mm対応でも、キャリアの位置決め、ドア開閉、ウェハスロット検出、装置内部への受渡し方法が異なれば、EFEM設計は変わります。RFQでは機械図面、受渡し座標、I/O、通信仕様をまとめて渡し、サプライヤー側にもインターフェース一覧表を提出してもらいます。

FOUP・ロードポートは「載せられる」だけでなくハンドオフまで確認する

キャリア位置決めとドッキング

ロードポートでは、キャリアを置けることだけでなく、位置決め、クランプ、ドア開閉、マッピング、インターロックまで一連の動作を確認します。FATでは実際に使用するキャリア、または寸法・機能が同等の治具を用い、繰返しドッキング試験を実施します。

SEMI E84のハンドオフ信号を型番単位で確認する

SEMI E84は、AMHS等のアクティブ機器と製造装置側のロードポート等とのキャリア受渡しに使うパラレルI/Oインターフェースを扱います。仕様書に「E84対応」と書くだけでなく、信号定義、タイムアウト、エラー検出、リカバリ、コネクタ、実際に接続するOHT／AGV側との試験範囲を確認します。

参考：SEMI E84｜Enhanced Carrier Handoff Parallel I/O Interface

SEMI E87はキャリア管理まで含めて見る

SEMI E87は、AMHSとロードポート間のキャリア移送、キャリアとロードポートの関連付け、Carrier ID確認、slot map確認などの状態モデルを扱います。装置側でE87を要求する場合、機械的にロードポートが動くかだけでなく、ホストとの状態遷移や異常時復帰もFAT項目に入れます。

参考：SEMI E87｜Carrier Management

ウェハ搬送ロボットは精度・ハンド・センサーをセットで評価する

ウェハ搬送ロボットの比較では、軸数や繰返し位置決め精度だけでは不十分です。ウェハを傷付けず、割らず、正しいスロットへ搬送し、異常を検出できることが必要です。

• シングルアーム／デュアルアーム構成
• R、Theta、Z等の軸構成と有効ストローク
• 繰返し位置決め精度と評価条件
• エッジグリップ、真空吸着等のエンドエフェクタ方式
• ウェハ有無、二枚取り、突出、傾き等の検出方法
• マッピングセンサーの検出範囲と分解能
• アライナのノッチ検出、中心補正、回転精度
• ウェハ落下・真空低下・サーボ異常時の停止ロジック

サプライヤーには、精度値だけでなく測定治具、試験回数、ウェハ条件、測定方法を提出してもらいます。例えば「±0.1mm」とだけ記載された仕様では、どの軸・どの位置・どの温度で測った値か分からず、比較ができません。

清浄度・発塵・ESDは機械図面では見えにくい

半導体ウェハ搬送では、機械精度に加えて発塵、摺動部、ケーブル、潤滑、材料、エアフローも重要です。中国サプライヤーを評価する際は、完成EFEMの外観だけでなく、内部部品と組立環境を確認します。

• クリーン対応ベアリング、グリース、ケーブル、樹脂材料の仕様
• 摺動部やケーブルベアからの発塵対策
• ウェハ接触部の材質と交換基準
• 静電気対策、接地、導電部材、ESD管理
• フィルタ、ファン、圧力差、N2パージ等の空気管理
• 組立・調整・梱包を行う環境

「クリーンルーム対応」という営業表現だけで採用せず、対象クラス、測定方法、測定位置、試験条件、使用部材を確認します。要求値がある場合はRFQとFAT仕様書に明記します。

制御ソフトはSECS/GEM・ログ・異常復帰まで仕様化する

EFEMはメカトロニクス装置ですが、量産現場で問題になりやすいのはソフトウェアの状態遷移と異常復帰です。確認項目には次を含めます。

• 装置PC／PLCの構成、OS、ソフトウェア版管理
• SECS-II／GEM、GEM300関連機能の対応範囲
• Carrier ID、slot map、recipe、lot情報の扱い
• アラームコード、イベント、ログ保存期間
• 停電、非常停止、通信断、センサー異常からの復帰
• ソフト更新方法、遠隔保守の有無、権限管理
• ソースコード、設定ファイル、バックアップの引渡し範囲

「SECS/GEM対応」も機能範囲が製品ごとに異なるため、必要なメッセージ、状態モデル、ホストシミュレータでの試験項目を事前にリスト化します。特に既存工場へ導入する場合、装置単体の通信試験だけでなく、実際のMES／ホスト側条件との整合確認が必要です。

主要部品はBOMと代替ルールを確認する

EFEMの長期保守では、ロボット、ロードポート、アライナ、センサー、サーボ、PC、PLC、真空部品などの供給継続性が重要です。見積時には主要BOMとメーカー・型番を確認し、量産後に無断変更されない条件を取り決めます。

• ウェハ搬送ロボットとコントローラ
• ロードポート、ドア機構、マッピングユニット
• アライナ、OCR／ID読取機器
• サーボモーター、ドライバ、エンコーダ
• PLC、IPC、I/O、通信モジュール
• 真空ポンプ、バルブ、圧力・真空センサー
• 光電、近接、変位等の各種センサー
• 電源、ファン、フィルタ、安全機器

中国メーカー品と海外ブランド部品を混在させる場合は、単価だけでなく納期、保守、代替品、ファームウェア互換性を確認します。モーション系の確認方法は中国産業用サーボモーター・サーボドライバ調達も参考になります。

FATでは正常動作より「異常ケース」を多く入れる

EFEMのFATは、ウェハを一回搬送できれば終了ではありません。量産導入後に停止時間を増やすのは、キャリア位置ずれ、ウェハ突出、真空低下、通信タイムアウト、センサー誤検出などの異常ケースです。

推奨するFAT項目

• 連続搬送サイクル試験とタクト測定
• 全スロットのpick/place確認
• slot mapと実ウェハ位置の照合
• ノッチ位置・中心補正試験
• FOUP／FOSB着脱の繰返し試験
• E84ハンドシェイク正常・タイムアウト・中断試験
• Carrier ID不一致、slot map不一致時の処理
• ウェハ突出、二枚取り、ウェハ欠落等の異常検出
• 非常停止、停電、通信断後の復帰
• アラーム履歴とログ記録の確認

FAT合格条件は「動いた／動かなかった」ではなく、測定値、許容差、試験回数、NG時処置まで数値化します。必要に応じて日本側エンジニアがオンライン立会いできるよう、試験画面、ログ、動画、測定器表示を同時に記録します。

プロジェクトコストは本体価格以外を分けて比較する

EFEMは構成差が大きいため、総額だけでは比較が難しい装置です。見積を次の費目に分解すると、サプライヤー差と追加費用を把握しやすくなります。

• EFEM筐体・機構設計費
• ロードポート台数とオプション
• 搬送ロボット、アライナ、マッピング
• SECS/GEM・GEM300等ソフトウェア開発
• 客先装置との機械・電気インターフェース設計
• FAT、治具、ダミーウェハ、評価工数
• 梱包、輸送、保険、設置
• 現地立上げ、教育、保守契約
• 推奨予備品、消耗品、交換工具

初回案件では、設計凍結から部品調達、組立、ソフト統合、FATまで工程ごとのマイルストーンを設定し、設計変更の締切と費用負担も契約条件に入れます。

日本導入前に安全・電気・輸送・保守条件を確認する

日本へ導入する際に必要な法令・規格・社内安全基準は、完成装置の用途、電源、設置場所、使用するレーザーや無線機器等の構成によって異なります。EFEMという名称だけでPSEやその他の適用可否を一律判断することはできません。電源仕様、安全回路、非常停止、インターロック、漏電・接地、電気図面、部品証明書を確認し、日本側の完成装置責任者が適用要件を個別判定できる資料を揃えます。

また、高額装置では故障時に中国へ返送する前提ではダウンタイムが長くなります。日本側で交換できるユニット、遠隔診断範囲、予備品リスト、ソフトウェアバックアップ、現地サービス可否を発注前に確認します。

中国サプライヤー選定では「完成EFEMの統合能力」を見る

搬送ロボットや板金筐体など個別部品を製造できても、EFEM全体としてロードポート、ロボット、アライナ、センサー、通信を統合し、FATまで完結できるとは限りません。工場調査では、完成装置の組立工程、クリーン組立環境、ソフトウェア担当、FAT設備、不具合解析、保守体制を分けて確認します。

高額設備の現地確認方法については、中国半導体設備の調達支援、中国工場監査の実務もあわせてご覧ください。

China2JPがEFEM・半導体搬送装置調達で支援できること

China2JPでは、日本企業の海外購買部として、中国側サプライヤーとの仕様確認、見積比較、部品構成確認、サンプル・試作、工場調査、FAT立会い、検品、輸送調整まで日本語で整理できます。

• 日本側要求仕様を中国語RFQへ整理
• EFEM、ロードポート、搬送ロボット各サプライヤーの比較
• BOM、主要購入部品、代替ルールの確認
• 図面・I/O・通信仕様の差分整理
• 工場訪問、組立環境、FAT設備の確認
• FATチェックリスト作成と立会い
• 梱包、輸出書類、日本向け輸送の調整
• 不具合時の中国側窓口と原因調査フォロー

装置名だけでなく、対象ウェハ径、キャリア、ロードポート数、接続先装置、希望タクトが分かれば、確認すべき仕様項目から整理できます。中国でEFEM、ウェハ搬送ロボット、ロードポート、半導体自動化装置を調達される場合は、China2JPへご相談ください。

FAQ｜中国EFEM・ウェハ搬送装置調達

Q1. EFEMとウェハ搬送ロボットは同じものですか？

同じではありません。ウェハ搬送ロボットはEFEMを構成する主要ユニットの一つで、EFEMには通常、ロードポート、ロボット、アライナ、マッピング、センサー、筐体、制御ソフト等が含まれます。調達時は必要な構成範囲を明確にします。

Q2. 「SEMI E84対応」と書いてあればそのまま既存OHTへ接続できますか？

一律には判断できません。E84対応範囲、信号、コネクタ、タイミング、タイムアウト、エラー復帰、接続先OHT側仕様を照合し、FATまたは接続試験で確認する必要があります。

Q3. ロボットの繰返し精度だけでメーカーを比較できますか？

不十分です。実際の搬送ではウェハ検出、マッピング、アライメント、ハンド方式、キャリア位置ずれ、異常復帰、発塵などが稼働率に影響するため、システム単位で比較します。

Q4. サンプル評価では実ウェハを使う必要がありますか？

開発初期はダミーウェハや評価用ウェハを使う方法がありますが、最終FATでは実際の厚み、反り、表面条件に近いウェハと使用予定キャリアで確認する方が安全です。製品ウェハを使う場合は破損・汚染リスクを考慮します。

Q5. 中国からEFEMを輸入すればすぐ日本の製造装置へ組み込めますか？

機械寸法、電源、I/O、通信、安全回路、ホスト仕様、キャリア、設置環境が一致していることが前提です。出荷前FATに加えて、日本側での据付・接続・SATと保守体制まで発注前に計画することを推奨します。

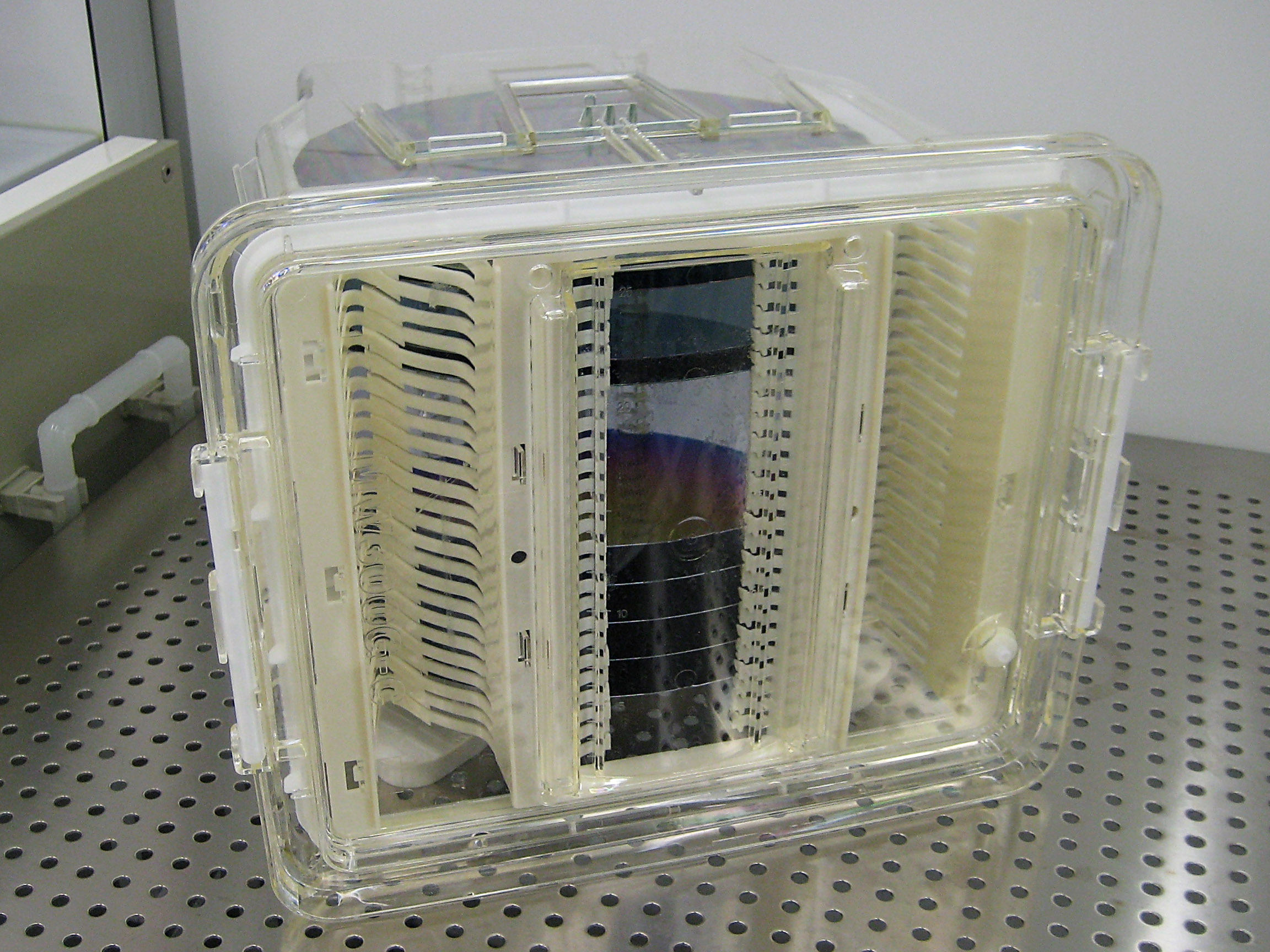

掲載写真：Cepheiden / Wikimedia Commons / CC BY-SA 3.0。写真は記事テーマを説明する参考実写であり、特定の中国メーカー製品や当社納入実績を示すものではありません。
