中国半導体ウェット洗浄装置調達｜ウェットベンチ・枚葉洗浄・薬液・乾燥・FATを日本企業が確認する実務

AI向け先端ロジック、HBM、先進メモリへの投資が続く中、半導体前工程では成膜・エッチング・CMPだけでなく、各工程の前後でパーティクル、金属汚染、有機物、残渣を除去する洗浄工程の安定性が歩留まりに直結します。SEMIが2026年7月に公表した年央予測では、2026年の半導体製造装置（新品）の世界売上高は前年比23.2％増の1,659億ドル、うちWafer Fab Equipmentは1,439億ドルと予測されています。これは洗浄装置単体の市場規模でも中国メーカーの受注実績でもありませんが、先端ロジック・メモリ向け設備投資が高水準で続く中、ウェハ洗浄設備の仕様を精密に詰める必要性を示す調達シグナルとして参考になります。

参考：SEMI｜世界半導体製造装置の2026年央市場予測

中国から半導体ウェット洗浄装置を調達する場合、単に「RCA洗浄対応」「200mm／300mm対応」「自動機」といったカタログ項目だけでは比較できません。対象工程、除去したい汚染、薬液、ウェハ径、表面材料、微細パターン、乾燥方式、搬送方式、薬液供給、排気、排水、安全インターロック、ソフトウェア、FAT、保守部品まで一つのプロセス装置として確認する必要があります。

最初に固定するのは装置形式ではなく「洗浄目的と前後工程」

RFQの最初に、装置名ではなくプロセス条件を固定します。同じ洗浄装置でも、Pre-diffusion、Post-etch、Post-CMP、金属汚染除去、ポリマー残渣除去、裏面洗浄、ウェットエッチでは必要な薬液、材質、温度、乾燥、搬送が変わるためです。

• ウェハ径：150mm、200mm、300mmなど
• 基板：Si、SiC、GaN、ガラス、化合物半導体など
• 対象膜：SiO₂、SiN、金属膜、レジスト、Low-k等
• 除去対象：パーティクル、金属、有機物、ポリマー、自然酸化膜など
• 前工程／後工程と許容待機時間
• 薬液名、濃度、温度、処理時間、リンス条件
• 目標清浄度、パーティクルサイズ、残留金属、表面状態
• 目標WPHとロット構成

評価用ウェハ、測定方法、合格値まで提示し、サプライヤーごとに同じ条件でテストできるようにします。

ウェットベンチと枚葉式は処理目的・生産性・リスクで選ぶ

バッチ式ウェットベンチ

複数枚をカセット単位で薬液槽へ投入する方式は、プロセスによって高い生産性を得やすく、薬液槽、リンス槽、乾燥ユニットを組み合わせて構成します。SCREENのCW-2000公開仕様では50〜200mmのウェハ、4／6／8槽構成、RCA洗浄などが紹介されており、FC-821Lでは薬液とDI水を同一槽で処理する一槽式構成や低圧乾燥が示されています。これらは中国製装置の基準値ではありませんが、バッチ式を比較する際に槽数、薬液循環、乾燥、フットプリント、処理能力を分けて確認すべきことが分かります。

参考：SCREEN｜CW-2000 Compact Wet Station、SCREEN｜FC-821L Wet Station

枚葉式洗浄

枚葉式はウェハ1枚ごとに薬液供給、スピン、ブラシ、二流体、リンス、乾燥などを制御しやすく、先端工程や多品種運用で工程条件を細かく管理できます。SCREEN SU-3400では最大24チャンバ構成、搬送ロボット、薬液・排気削減、チャンバ監視などが公開され、東京エレクトロンのCELLESTA MS2では両面同時の物理洗浄やエッジ／ベベル部のパーティクル制御が紹介されています。調達時は「枚葉式」という名称だけでなく、チャンバ数、処理レシピ、薬液供給、裏面・エッジ処理、乾燥、搬送を自社ワークで確認します。

参考：SCREEN｜SU-3400 枚葉式洗浄装置、東京エレクトロン｜CELLESTA MS2

薬液接液部は「材質名」ではなく温度・濃度・寿命まで確認する

ウェット装置では、槽、配管、バルブ、ポンプ、ヒータ、フィルタ、ノズル、シール材などの接液部材がプロセス安定性と保守コストを左右します。PTFE、PFA、PVDF、石英、PP等の材質名だけで判断せず、実際の薬液、濃度、温度、循環時間との組み合わせを確認します。

• 各薬液系統の接液材質一覧
• ヒータ方式と過熱防止
• 循環ポンプ、フィルタの型式・粒径・交換周期
• バルブ・継手・Oリングの材質とスペア
• 薬液濃度管理、補給、希釈、混合方式
• 高温薬液時の槽寿命、変形、クラック対策
• 薬液交換時のドレイン、パージ、洗浄手順

BOMを「主要部品ブランド」だけでなく、接液部の材料仕様まで残しておくと、量産後の無断代替を管理しやすくなります。

パーティクル・金属汚染・乾燥はFATの測定方法まで決める

洗浄装置は外観では性能を判断できません。FATでは、処理前後のウェハを同じ測定条件で比較し、プロセス性能を数値で確認します。

• 指定サイズ以上のパーティクル増減
• Fe、Cu、Ni等の金属汚染評価が必要な工程では測定方法と検出限界
• 有機残渣、接触角、表面状態など工程に応じた指標
• ウォーターマーク、乾燥ムラ、パターン倒壊の有無
• ウェハ表面・裏面・エッジ／ベベルの対象範囲
• 連続処理後の再現性と槽／チャンバ間差

先端パターンでは乾燥時の表面張力も重要です。東京エレクトロンはCELLESTA SCDで超臨界流体による乾燥を公開しており、微細化に伴い乾燥方式自体がプロセス性能になることを示しています。中国サプライヤーの装置を評価する際も、IPA乾燥、スピン乾燥、Hot N₂、低圧乾燥等の名称だけでなく、自社ウェハでウォーターマーク、残渣、パターン影響を確認します。

参考：東京エレクトロン｜CELLESTA SCD

搬送・FOUP／カセット・アライメントを装置本体と分けない

自動機では、ロードポート、カセット、FOUP、ウェハ搬送ロボット、アライナ、マッピング、ID読取を含む搬送系が停止原因になりやすいため、プロセス部と同じレベルで仕様を固定します。

• 対応キャリアとスロット数
• ウェハ厚、反り、ノッチ／オリフラ条件
• マッピング方式とダブルウェハ検知
• 欠け・薄ウェハ・反りウェハの搬送条件
• ハンド材質、真空／ベルヌーイ等の把持方式
• 搬送エラー時の復旧手順
• 装置内クロスコンタミネーション対策

300mm自動ラインへ接続する場合は、上位搬送やホスト通信を含めたI/O責任分界をRFQ段階で整理します。

薬液供給・DI水・排気・排水・電源をユーティリティ表で固定する

ウェット装置は装置本体よりも周辺ユーティリティ工事が導入日程を左右することがあります。サプライヤーからUtility Requirement表を取得し、日本側設備条件と照合します。

• 薬液供給：濃度、温度、圧力、流量、供給方式
• DI水：水質、圧力、流量、温度
• CDA、N₂、真空
• 局所排気：酸・アルカリ・有機系の系統分離要否
• 排水：酸／アルカリ／有機／フッ酸系など工程条件に応じた分別
• 電源容量、電圧、周波数、接地
• 装置発熱、クリーンルーム内の設置面積・保守スペース

法令・建築設備・薬品保管・排水処理の要件は日本側の設置場所や使用薬品で変わるため、装置名だけで一律判断せず、導入先のEHS担当、設備担当、必要に応じて専門家と確認します。

安全はインターロックの一覧と異常シナリオで確認する

薬液を扱う設備では、扉インターロック、漏液検知、排気異常、薬液温度異常、液面異常、ヒータ空焚き防止、非常停止、ポンプ異常などを整理します。FATでは正常運転だけでなく、センサ異常や排気停止など合意した異常シナリオを模擬し、装置が安全側へ遷移するか確認します。

安全回路の部品メーカー、PLC／Safety PLC、I/Oリスト、アラーム一覧、回路図、復旧手順も納入図書へ含めます。中国語UIだけでなく、保守担当者が理解できる英語または日本語のアラーム説明も要求しておくと立上げ後の停止時間を短縮できます。

制御ソフト・レシピ・トレーサビリティを量産前に確認する

自動洗浄装置では、レシピ管理、権限、履歴、ホスト通信も調達範囲です。

• 薬液、温度、時間、回転数、流量等のレシピ項目
• Operator／Engineer／Admin等の権限分離
• レシピ変更履歴、アラーム履歴、メンテナンス履歴
• ウェハ／ロットIDと処理履歴の紐付け
• CSV等のログ出力とバックアップ
• PLC・HMI・IPCの型式とソフトウェア版数
• リモートサポート方法とアクセス権限

サンプル装置と量産装置でソフト版数が変わる場合は、変更点と再評価範囲を明示させます。

FATは実ウェハ・連続運転・異常試験の3本立てにする

高額設備のFATは「電源が入る」「ロボットが動く」で終わらせず、プロセス、稼働、異常時の三方向から確認します。

1. プロセスFAT：合意したウェハ、薬液、レシピで洗浄・乾燥性能を確認。
2. 連続運転：所定時間または所定枚数を連続処理し、搬送停止、温度安定、薬液供給、アラーム頻度を確認。
3. 異常試験：排気、液面、温度、漏液、搬送エラー等の合意した条件でインターロックを確認。

FATレポートにはウェハロット、測定装置、レシピ版、ソフト版、主要部品型番、動画・写真、未解決Punch Listを残し、出荷可否と現地SATの残項目を明確にします。

見積は装置価格ではなくTCOで比較する

見積比較では、装置本体だけでなく、薬液供給、排気・排水、チラー、フィルタ、FOUP／カセット対応、治具、ソフト、輸送、据付、立上げ、トレーニング、消耗品、スペア、保守まで分解します。

• 本体・オプション・自動搬送
• 薬液／DI水／排気／排水関連ユニット
• フィルタ、ノズル、シール等の消耗品
• 1年・2年分の推奨スペア
• FAT、梱包、輸送、保険、据付
• 現地立上げ、プロセス調整、教育
• ソフトライセンス、遠隔サポート、保守契約

装置価格が低くても専用消耗品、海外出張保守、長納期スペアが多ければ停止コストが上がります。年間の薬液、DI水、N₂、排気、フィルタ、保守工数を含めて比較します。

中国サプライヤーでは内製範囲とプロセス責任を確認する

ウェット洗浄装置は、筐体・樹脂加工、薬液配管、搬送ロボット、PLC、制御ソフト、プロセス開発、現地立上げなど複数機能で構成されます。工場監査では、どこまで自社設計・組立・試験し、どこから外注かを工程別に確認します。

• 接液部材・樹脂槽・配管の加工／溶接体制
• 薬液供給ユニットと安全回路の設計責任
• 搬送機構・ロボットの供給元と変更管理
• PLC／HMI／上位通信ソフトの担当者
• クリーン組立、リーク試験、電装検査の設備
• プロセス評価設備と測定器
• 不具合解析、現地立上げ、スペア供給体制

設備・外注・変更管理の確認方法は、中国工場監査の実務も参考になります。将来の供給リスクを下げる場合は、第二工場・代替サプライヤー開拓の考え方も有効です。

China2JPができること

China2JPは、日本企業の中国調達における「海外購買部」として、半導体ウェット洗浄装置の候補メーカー調査、RFQ条件整理、技術資料の比較、オンライン商談、工場訪問、FAT立会い、主要部品・図面・ソフト版数の確認、輸送・日本側立上げ調整まで支援できます。

高額設備では、最初から一社に絞るのではなく、プロセス要件表 → サプライヤー比較表 → テスト条件 → FAT基準 → 商務条件の順で条件を固定すると比較しやすくなります。希望プロセス、ウェハ径、薬液、WPH、既存設備条件が分かれば、初期RFQの項目整理から進められます。お問い合わせはこちら。

FAQ

中国製の半導体洗浄装置は価格だけで比較できますか？

できません。薬液・接液材質、除去性能、乾燥、搬送、ユーティリティ、ソフト、FAT、消耗品、保守まで含めたTCO比較が必要です。

ウェットベンチと枚葉式はどちらを選ぶべきですか？

対象工程、ウェハ径、汚染種、必要WPH、品種切替、微細パターン、フットプリントで判断します。装置形式を先に決めず、プロセス要件から選定します。

FATでは何を持ち込むべきですか？

可能であれば実ウェハまたは合意した評価ウェハ、測定基準、合格値、レシピ条件を準備し、洗浄前後のパーティクルや表面状態、乾燥、連続運転、異常インターロックまで確認します。

薬液配管の材質はPTFEなら問題ありませんか？

材質名だけでは判断できません。薬液、濃度、温度、圧力、使用時間、継手・バルブ・シール材まで含めて適合性と寿命を確認します。

日本導入前に何を確認すべきですか？

電源、DI水、N₂、排気、排水、薬液供給、設置スペース、搬入経路、安全回路、取扱説明書、保守部品、現地立上げ責任を確認します。薬品・排気・排水等の法令や設備要件は設置場所と使用条件で変わるため、日本側EHS・設備担当と個別に確認します。

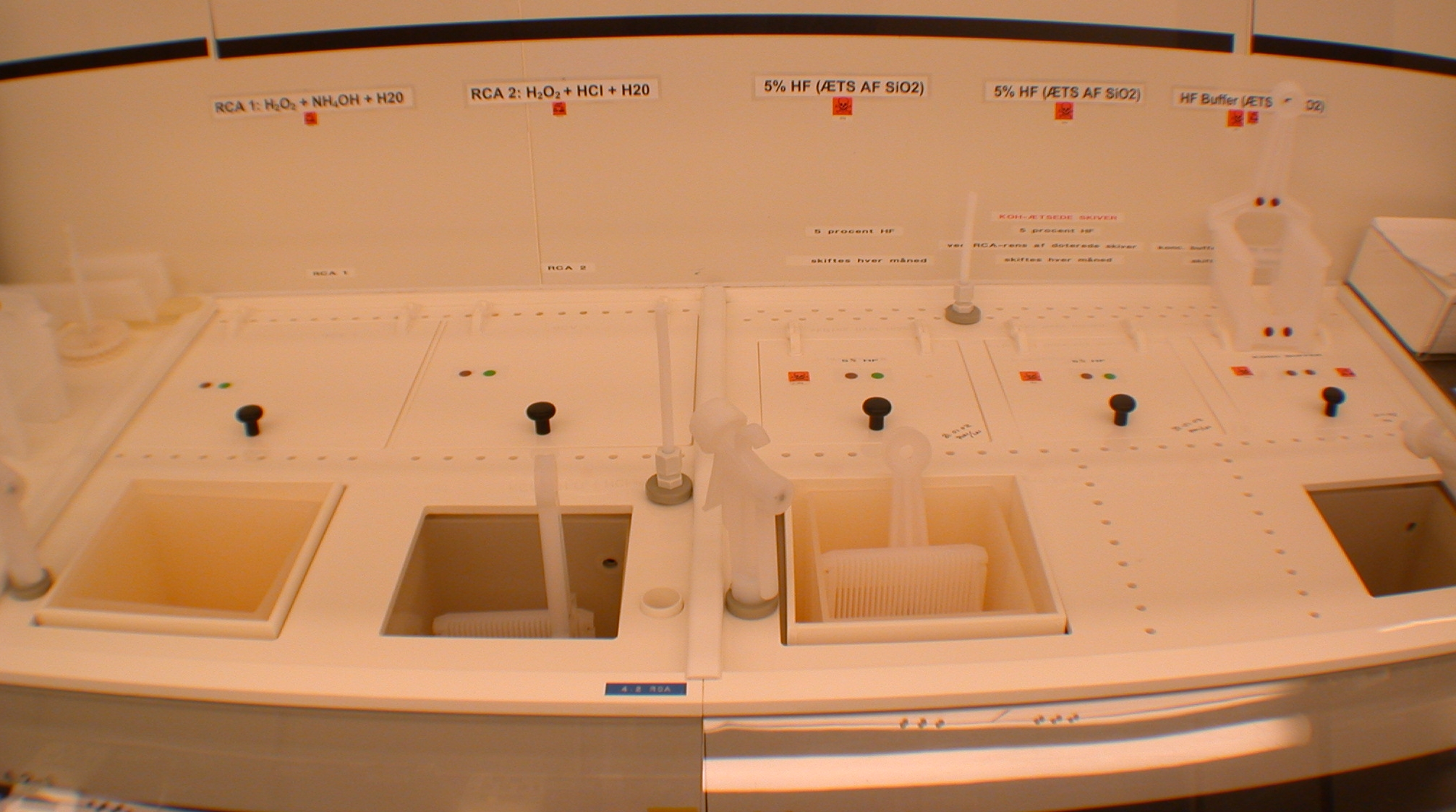

掲載写真：Kristian Mølhave / Wikimedia Commons / CC BY 2.5。写真は記事テーマを説明する参考実写であり、特定の中国メーカー製品や当社納入実績を示すものではありません。
