中国UPS OEM｜1～5kVA無停電電源装置の仕様・電池・検査

中国でUPS（無停電電源装置）をOEM・調達する場合、kVAと価格だけでは比較できません。給電方式、出力波形、切替時間、負荷特性、電池、バックアップ時間、通信、保守、使用環境が合わなければ、停電時に想定した機器を維持できないことがあります。日本向けでは100V系、50/60Hz、プラグ・端子、表示、説明書、電気用品安全法、電池輸送も案件ごとに確認します。

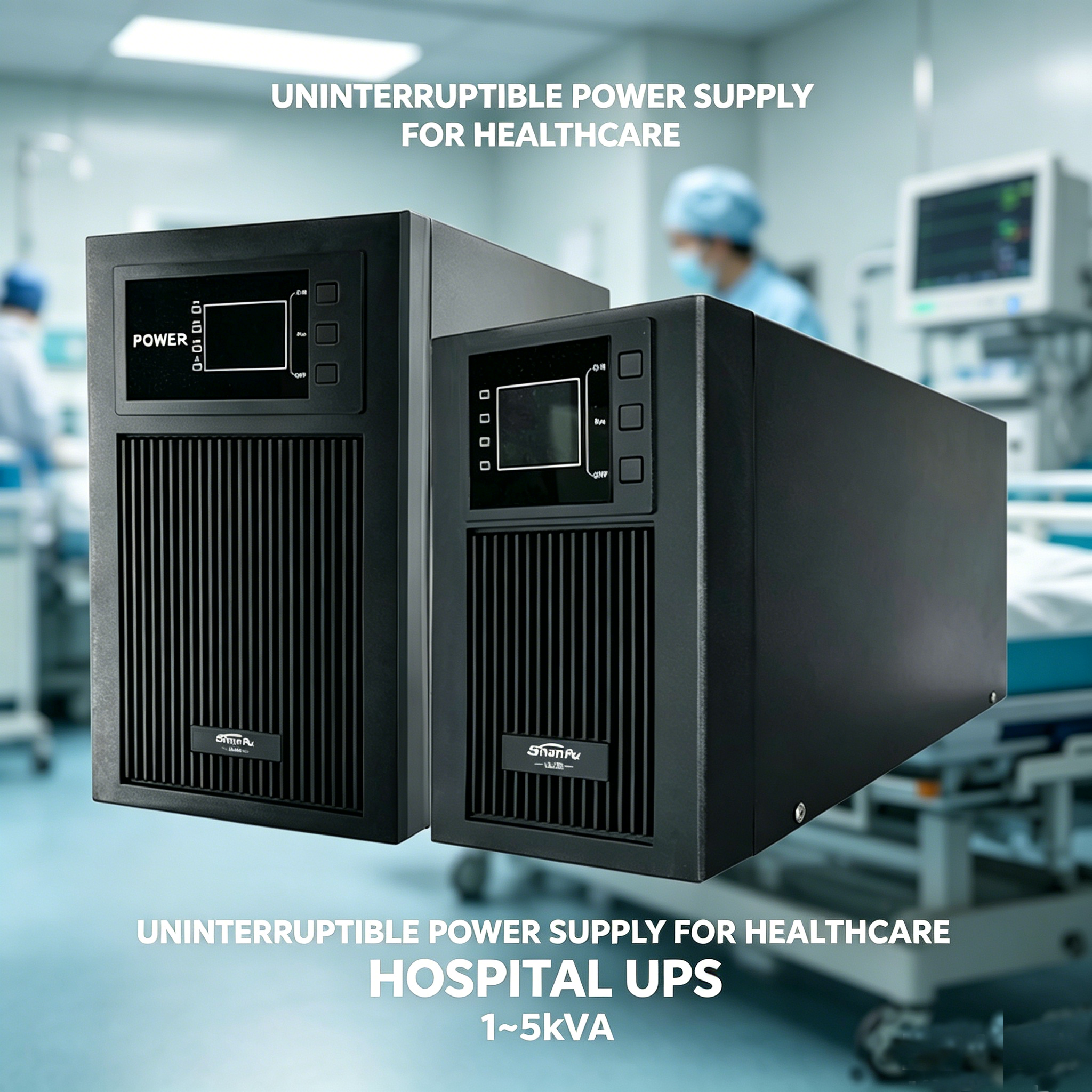

Shenzhen NewFutureでは、旧商品カタログの1～5kVAクラスを出発点に、中国UPSメーカーの調査、RFQ、サンプル・試験、量産管理、出荷前検品、日本向け物流を支援します。当社はUPSメーカーや認証機関ではありません。本記事の写真・数値は候補仕様の参考であり、用途適合、安全性、停電対策の効果を保証するものではありません。採用型番と実負荷に基づいて専門業者と設計してください。

UPS見積前に必要な負荷情報

「1kVAなら何でも同じ」ではありません。負荷のWとVA、力率、ピーク電流を確認し、UPSの定格と過負荷能力を比較します。医療、消防、生命維持、法定設備など高い安全性が必要な用途へ使用する場合は、一般用途モデルを流用せず、適用法令・規格・冗長設計・保守体制を専門家と個別に確認してください。

給電方式の違い

方式名だけで判断せず、ブロック図、入力異常時の波形、切替条件、バイパス動作を確認します。「切替時間ゼロ」と表示する場合も、どの運転モードと異常条件を指すかを試験報告書で確認します。

1～5kVAクラスの仕様書

旧商品は1～5kVAの単相UPSとして掲載されていました。新しいRFQでは、次の項目を型番別に指定します。

• 定格容量（VA/W）と定格力率
• 入力・出力電圧、周波数、相数、許容範囲
• 出力波形、電圧精度、周波数精度、歪率の測定条件
• 切替時間、過負荷能力、短絡・過温度保護
• 内蔵電池または外部電池、直流電圧、充電電流
• バックアップ時間の負荷率、電池状態、温度条件
• LCD、警報、USB・RS-232・SNMP等の通信
• 外形、重量、ラック・タワー、端子・コンセント
• 冷却、作動音、環境条件、保管条件

電池は型番・ロット・温度で管理

バックアップ時間と寿命は、電池の種類、容量、製造日、充電状態、温度、負荷で変わります。カタログの「○分」だけを使わず、負荷率別のランタイム曲線と試験条件を確認します。鉛蓄電池、リチウムイオン電池など電池方式ごとに、保管、交換、輸送、回収も計画します。

• 電池メーカー、正式型番、容量、製造ロット
• 充電電圧・電流、温度補償、低電圧停止
• 負荷率別バックアップ時間と試験時の電池状態
• 電池交換手順、交換可能時期、端子の誤接続防止
• 輸送に必要な分類、試験概要、SDS等の資料

電池構成によって電気用品安全法や輸送上の扱いが異なるため、経済産業省のモバイルバッテリー等に関するFAQを含む公的情報を確認し、今回のUPSがどの区分に該当するかを個別に判断します。

日本仕様・PSE・表示を型番単位で確認

日本の100V環境へ合わせる場合、単純なプラグ交換では不十分です。入力範囲、出力、周波数、電源コード、コンセント、ブレーカー、内部部品、接地、表示、説明書を一体で確認します。電気用品安全法の対象範囲、届出事業者、適合確認、表示、記録保管の役割は商流に沿って整理します。

工場が提示する証明書は、発行機関、対象規格、申請者、製造所、型番、定格、部品表との一致を確認します。CEやRoHS等の資料があっても、それだけで日本向けの確認が完了するわけではありません。経済産業省の電気用品安全法の手続案内を参照してください。

サンプル評価と出荷検査

出荷前の抜取検査では、外観と通電だけでなく、負荷装置を使った機能確認を行います。重要な性能は第三者試験や初回量産試験を組み合わせ、量産BOMとソフトウェア版を記録します。電子製品のトレーサビリティは中国電子部品調達代行のBOM・正規流通ガイドも参考にしてください。

UPSメーカー選定で確認する体制

1. 対象容量と方式を継続生産しているか
2. 設計、基板実装、組立、試験の内製・外注範囲
3. 重要部品と電池の供給先、代替部品承認ルール
4. 負荷試験、エージング、校正、試験記録の設備
5. 不具合解析、ファームウェア、変更通知の手順
6. 交換部品、修理、保証、製造終了後の保守方針

工場監査とNPIの考え方は中国EMS工場の選び方もご覧ください。

よくある質問

接続機器の消費電力だけで容量を選べますか？

WだけでなくVA、力率、突入電流、必要バックアップ時間、将来増設を確認します。モーター、レーザープリンター、特殊電源などはUPSメーカーへ実負荷条件を提示してください。

1台のサンプルで日本向け仕様を確認できますか？

初期評価はできますが、量産BOM、工程、電池ロット、ソフト版が変われば結果も変わります。サンプル、初回量産、出荷ロットの三段階で確認します。

ロゴ変更だけのODMにも対応できますか？

候補工場と数量によって可能です。ロゴ、外装色、LCD、ラベル、説明書、個装を変更する場合も、電気仕様と内部部品を型番単位で固定します。

工場調査から輸入まで依頼できますか？

Shenzhen NewFutureが、要求整理、候補メーカー調査、RFQ、サンプル、資料確認、量産管理、検品、物流を支援します。負荷一覧、希望容量、必要時間、数量をお問い合わせフォームからお送りください。
