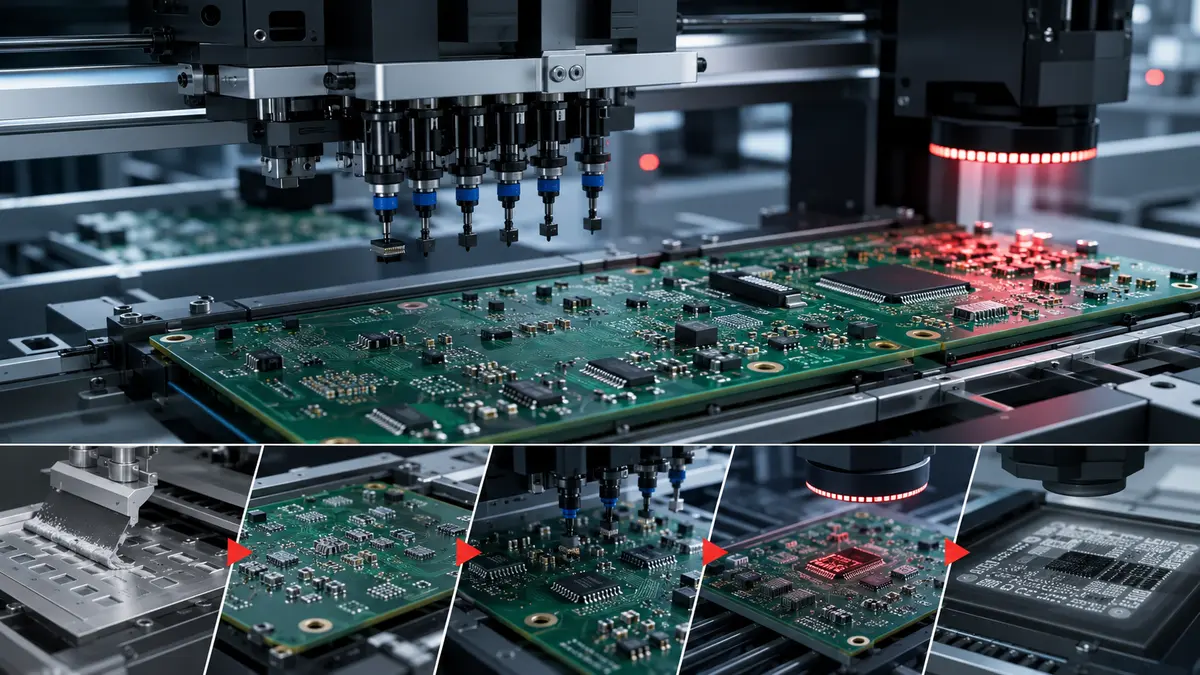

深センPCBA・基板実装OEMのSMT・AOI・機能試験工程

深センでPCBA・基板実装を依頼する場合、基板単価だけを比較しても量産品質は判断できません。PCBAは、プリント基板、電子部品、はんだ材料、実装条件、検査治具、ファームウェアが一つの工程として成立して初めて安定します。深センPCBA OEMでは、GerberとBOMを渡して終わりにせず、DFM、部品調達、SMT、AOI、機能試験、変更管理までを見積条件に含めることが重要です。

PCBとPCBAの違い

PCBは部品を実装する前のプリント配線板、PCBAはPCBに部品を実装した基板ユニットを指します。案件によっては、PCBAの後にケーブル、表示器、筐体、電池などを組み込み、完成品まで組立・試験します。見積依頼では、基板製造だけか、部品調達と実装までか、完成品組立までかを明確にします。

依頼範囲 主な成果物 確認ポイント
PCB製造 ベアボード 層数、材質、板厚、銅厚、表面処理、インピーダンス
部品調達 実装用部品一式 メーカー型番、供給経路、代替、ロット情報
SMT・THT実装 PCBA はんだ、実装条件、外観、AOI・X線
書込み・試験 動作確認済みPCBA 治具、ファームウェア版、ICT・FCT、記録
完成品組立 梱包済み製品 筐体、配線、表示、耐久、安全、出荷検品

見積前に準備する設計データ

資料が不足すると、工場ごとに仮定が異なり、見積金額を正しく比較できません。少なくとも次の資料を版数付きで用意します。

  • GerberまたはODB++等の製造データ、ドリルデータ
  • BOM:メーカー、型番、数量、代替可否を含む
  • CPL/Pick and Placeデータ、部品座標と実装面
  • 基板仕様:層数、材質、板厚、銅厚、表面処理、色
  • 組立図、極性、特殊部品、手挿入部品の指示
  • ファームウェア、書込み方法、版数・チェック方法
  • ICT・FCT・通電試験の手順、判定値、治具仕様

ファイル名だけで最新版を判断せず、リリース番号と承認日を記録します。設計変更後に旧版BOMと新版Gerberが混ざると、試作では動いても量産で不具合が発生します。

DFM・DFTで量産性を先に確認する

DFMは製造しやすさ、DFTは試験しやすさを設計段階で確認する考え方です。部品間隔、パッド形状、基板分割、基準マーク、テストポイント、治具アクセスなどを量産前に見直します。試作を手作業で修正できても、量産ラインで同じ対応を続けることはできません。

工場から変更提案が出た場合は、単に「製造可能」と返すのではなく、電気性能、EMC、放熱、機構、認証への影響を設計側で判断します。DFM承認記録を残し、Gerber・BOM・図面の版数を揃えてから量産データを凍結します。

SMT実装工程と検査の役割

工程 主な管理項目 確認方法の例
はんだペースト印刷 版、位置、量、保管・使用時間 SPI、印刷条件記録
部品搭載 部品、極性、座標、ノズル フィーダー照合、初品確認
リフロー 温度プロファイル、速度、雰囲気 製品条件に合わせた測定
AOI 欠品、ずれ、極性、はんだ外観 判定プログラムと不良確認
X線 BGA・QFN等の見えない接合部 対象部品と判定基準を指定
THT・手はんだ 挿入、はんだ量、熱影響、作業標準 初品、工程巡回、外観
ICT/FCT 回路、電圧、通信、製品機能 治具、限度値、結果保存

AOIは便利ですが、すべての電気的不良や接合内部を検出するものではありません。部品構成と故障リスクに合わせて、外観、X線、ICT、FCT、連続動作を組み合わせます。

IPC基準を使うときの注意点

IPC J-STD-001Jは、はんだ付けされた電気・電子組立品の材料、方法、工程管理、検証に関する要求を扱います。IPC-A-610Jは、実装後の電子組立品の受入基準として使われます。両者は役割が異なるため、「IPC対応」という一言だけでなく、適用版、クラス、対象工程、判定方法を注文仕様に記載します。

工場がIPC教育を受けていることと、発注品が自動的に特定クラスへ適合することは同じではありません。顧客仕様、図面、承認見本とあわせて検査基準を作成してください。J版での両規格の役割はIPCの公式発表、受入基準の概要はIPC-A-610J公式案内で確認できます。

試作から量産へ移行する3段階

1.動作確認用試作

少量基板で回路と基本機能を確認します。短納期を優先して部品の供給経路や工程が量産と異なる場合は、その違いを記録します。手修正やジャンパーがある場合も隠さず、次版データへ反映します。

2.量産条件確認

量産予定の基板工場、部品、ステンシル、実装ライン、検査治具を使い、複数台でばらつきを確認します。温度上昇、通信、センサー、電源再投入、異常時動作など、完成品の使用条件に近い試験を行います。

3.初回量産

初回量産は、初品承認、工程巡回、検査データ確認を重点的に行います。承認サンプルと量産品の基板版、部品、ファームウェア、試験結果を照合し、次ロットへ反映する課題をまとめます。詳しい移行手順は深センOEMの試作から量産チェックリストも参照してください。

部品代替と工程変更を止める仕組み

PCBAのコストと納期は部品調達に大きく左右されます。代替品を全面禁止すると量産が止まる可能性がある一方、工場判断に任せると性能差が生じます。BOMごとに「代替不可」「同一メーカー内で事前承認」「性能条件で事前承認」を設定し、サンプル評価後にBOM版を更新します。

部品以外にも、基板材料、表面処理、はんだペースト、実装工場、リフロー条件、検査治具を変更する場合の通知ルールを決めます。電子部品の供給経路と追跡方法は中国電子部品調達代行ガイドで詳しく説明しています。

機能試験は「通電した」で終わらせない

通電確認だけでは、通信、センサー精度、出力、電池充放電、保護動作を確認できません。製品仕様から故障モードを整理し、入力条件、操作手順、測定点、許容範囲を試験仕様書にします。

  • 電源電圧・電流、待機・動作時消費、起動・再起動
  • USB、UART、I2C、SPI、無線等の通信
  • センサー入力、モーター・LED・表示・音声等の出力
  • ファームウェア書込み、版数確認、初期設定
  • 異常入力、逆接・過電流等の保護機能(設計範囲内)
  • 一定時間の連続動作と温度上昇

治具の設計費、製作費、保守費、試験時間は単価と分けて見積もります。量産数量が増えるほど、試験時間はライン能力と納期に影響します。

深センPCBA見積依頼チェックリスト

  1. PCBのみ、PCBA、完成品組立の範囲を示す
  2. Gerber、BOM、CPL、図面を同じリリース番号に揃える
  3. 試作、初回量産、年間予測数量を分ける
  4. 部品支給・工場調達・混合調達を明記する
  5. IPC等の適用版・クラスと顧客独自基準を示す
  6. AOI、X線、ICT、FCT、連続試験の範囲を決める
  7. 治具、ステンシル、書込み、梱包、物流費を分ける

よくある質問

GerberとBOMだけで見積できますか?

概算は可能な場合がありますが、正確な実装費と検査費にはCPL、組立図、基板仕様、試験条件が必要です。不足資料と仮定条件を見積書に明記します。

試作と量産で同じ部品を使えますか?

在庫とMOQにより異なります。試作でスポット在庫を使う場合は、量産予定の供給元と部品が異なることを記録し、量産前サンプルで再評価します。

Shenzhen NewFutureはPCBA工場ですか?

弊社は自社PCBA工場としてではなく、深セン・東莞周辺の工場調査、RFQ整理、サンプル手配、部品・仕様確認、量産管理、検品、日本向け物流を支援します。設計データの有無にかかわらず、現在の資料と希望数量をお問い合わせフォームからお送りください。
