中国3DプリンターOEMでは、完成品サンプルが同じように見えても、ノズル、ヒーター、制御基板、モーター、ファン、電源の選定によって、造形品質と故障率が変わります。価格だけで比較すると、量産時に部品が置き換えられ、承認サンプルと出荷品の性能が一致しないことがあります。本記事では、深セン周辺の部品サプライチェーンを活用しながら品質を守る方法を解説します。
3Dプリンターは複数の専門部品で構成される
完成品工場は、すべての部品を自社で製造しているとは限りません。基板工場、モーター工場、板金工場、樹脂成形工場、電源メーカーなどから部品を調達し、組立と調整を行います。この構造は、仕様変更やコスト調整をしやすい一方、部品管理が弱いとロット差が生まれやすいという特徴があります。
| 主要部品 | 品質に影響する点 | 確認資料 |
|---|---|---|
| ノズル | 穴径、材質、摩耗、加工精度 | 図面、材質、交換基準 |
| ホットエンド | 溶融能力、温度安定性、漏れ | ヒーター・センサー仕様 |
| 制御基板 | 処理能力、保護回路、端子品質 | 基板版数、回路変更履歴 |
| モーター | トルク、発熱、振動、個体差 | 型番、定格、供給元 |
| 電源 | 容量、温度上昇、保護機能 | 仕様書、試験資料、表示 |
| ファン | 風量、騒音、寿命 | 型番、回転数、騒音条件 |
ノズルとホットエンドの選定
一般的な真鍮ノズルは熱伝導性と価格のバランスに優れていますが、充填材入りフィラメントでは摩耗しやすい場合があります。硬化鋼など別材質を選ぶ場合は、必要温度や造形速度への影響も確認します。単に「0.4mm」と指定するだけでなく、穴径公差、ねじ規格、交換工具、予備部品の供給期間まで決めておくと、販売後の対応が容易になります。
ホットエンドでは、設定温度と実際の温度差、昇温後の安定性、フィラメント漏れ、断熱部の設計を確認します。量産検査では、温度表示だけでなく、抜き取りで実測値を確認することが重要です。
制御基板とファームウェアはセットで管理する
基板の外形が同じでも、部品実装や保護回路、ドライバーIC、コネクターが異なることがあります。基板版数とファームウェア版を紐づけて管理し、どのロットにどの組み合わせが使われたか記録します。部品不足による代替部品の採用は避けられない場合もありますが、工場の判断だけで変更せず、事前通知、サンプル評価、承認の順番を契約条件に入れるべきです。
日本語メニュー、エラー表示、停電復帰、材料切れ検知などはファームウェアに依存します。翻訳文だけを渡すのではなく、実機画面で文字切れ、意味、操作順を確認し、承認版のファイルとチェックサムを保存します。
モーター、ベルト、ガイド機構のばらつき
造形位置を動かす機構では、モータートルク、プーリー固定、ベルト張力、レールの平行度が相互に影響します。モーターだけを上位品に変えても、フレームやガイドが不十分なら高速化はできません。複数台で同じ造形データを使用し、寸法、表面模様、異音、モーター温度を比較すると、組立ばらつきを見つけやすくなります。
BOMに最低限入れたい情報
- 部品名称と工場内部品番号
- メーカー名または承認供給元
- 型番、材質、定格、重要寸法
- 基板・ファームウェアの版数
- 代替可能部品と承認条件
- 検査項目と不良判定基準
BOMを受け取れない場合でも、品質に直結する重要部品だけは「承認部品リスト」として合意できます。見積もり段階で重要部品を指定しておけば、単価交渉による無断グレードダウンを防ぎやすくなります。OEM見積もりの整理方法は、BOM・品質基準・追加費用の確認方法も参考にしてください。
受入検査と工程検査

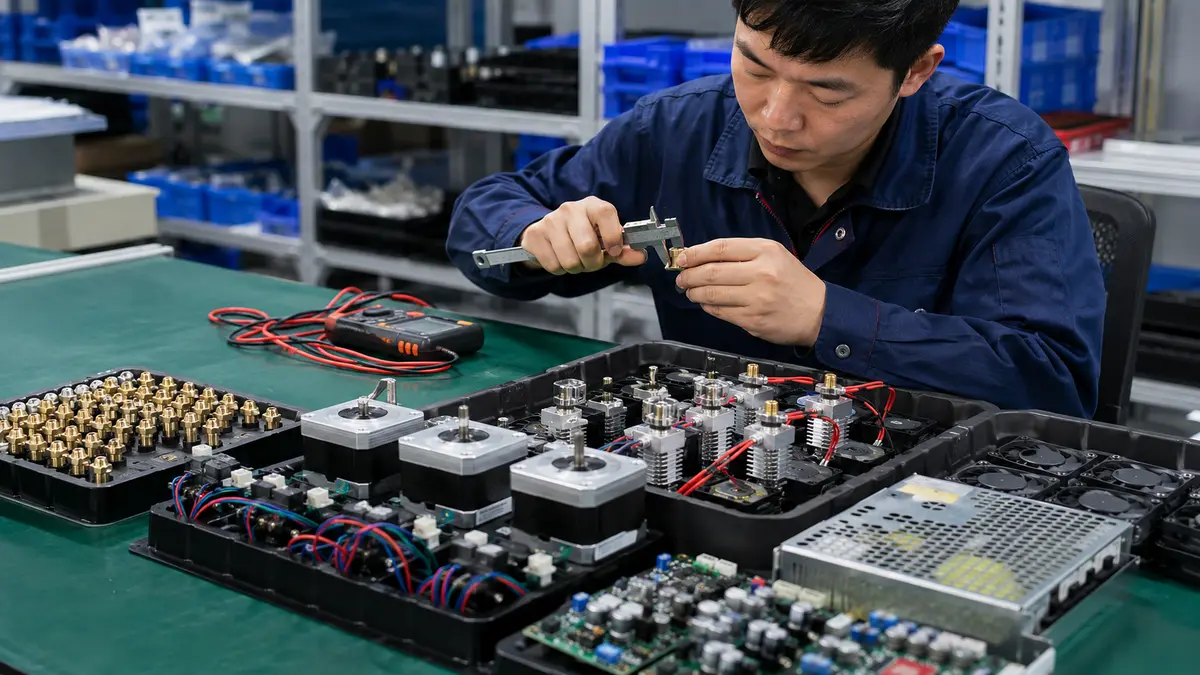

完成品検査だけで不良を選別するより、部品受入時と組立工程で問題を止める方が効率的です。基板は外観、版数、通電、端子を確認し、モーターやファンは型番と動作音、電源は表示と出力を確認します。組立後は配線取り回し、ねじ締結、コネクター挿入、可動部への干渉を点検します。
出荷前には、全数の基本動作確認と、抜き取りの連続造形・温度・寸法測定を組み合わせます。検品基準には「正常であること」ではなく、使用するデータ、時間、測定位置、許容範囲を記載してください。
調達リスクを減らす実務ポイント
- 主要部品を価格と同時に確認する
- 承認サンプルを分解し、部品写真と型番を保存する
- 代替部品の事前承認ルールを契約に入れる
- 初回量産は工程確認と出荷前検品を行う
- 保守用部品の価格、MOQ、供給期間を確認する
よくある質問
部品メーカーをすべて指定する必要がありますか？
すべてを指定するとコストと調達柔軟性が下がります。安全、造形品質、故障率に直結する部品を重要部品として固定し、汎用品は性能条件で管理する方法が現実的です。
承認サンプルと同じ部品か確認できますか？
工場監査、BOM、部品ラベル、基板版数、分解比較で確認できます。初回量産では抜き取り分解を検査項目に入れると効果的です。
中国OEM代行ではどこまで対応できますか？
Shenzhen NewFutureでは、部品サプライヤー確認、仕様書作成、サンプル手配、BOM確認、工場交渉、量産立会い、出荷前検品まで対応します。ご相談はお問い合わせフォームからお送りください。
